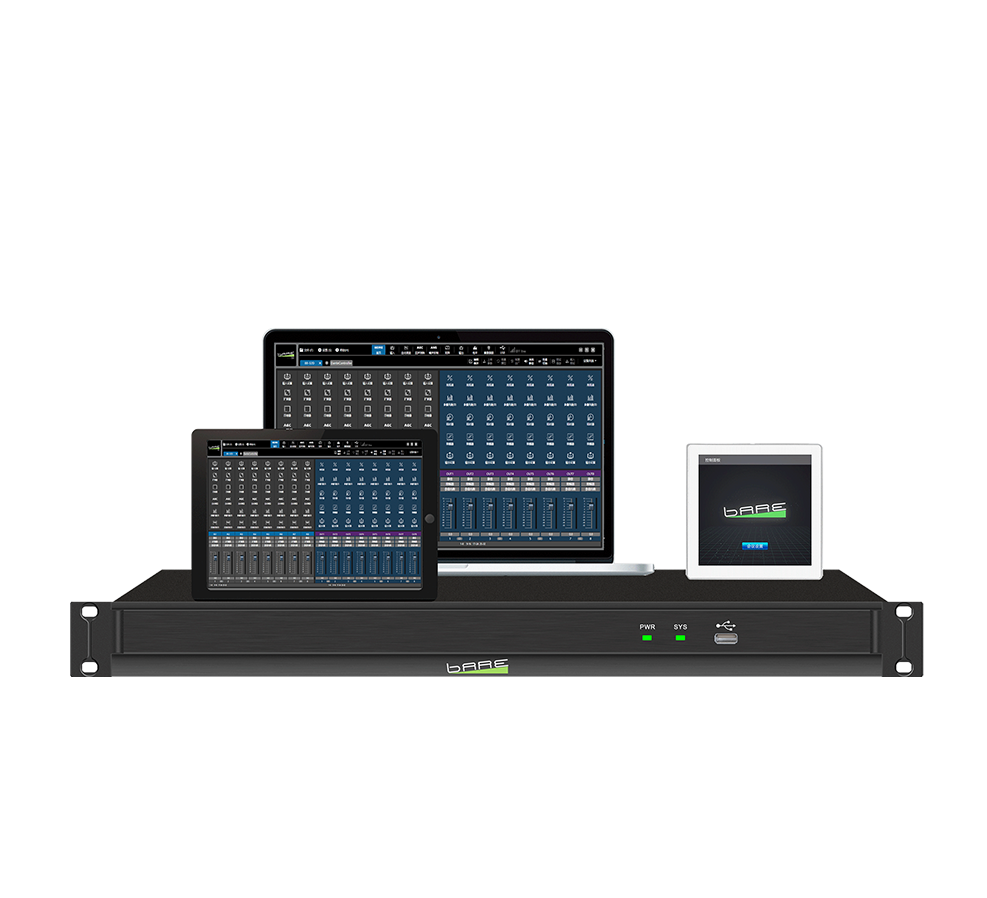

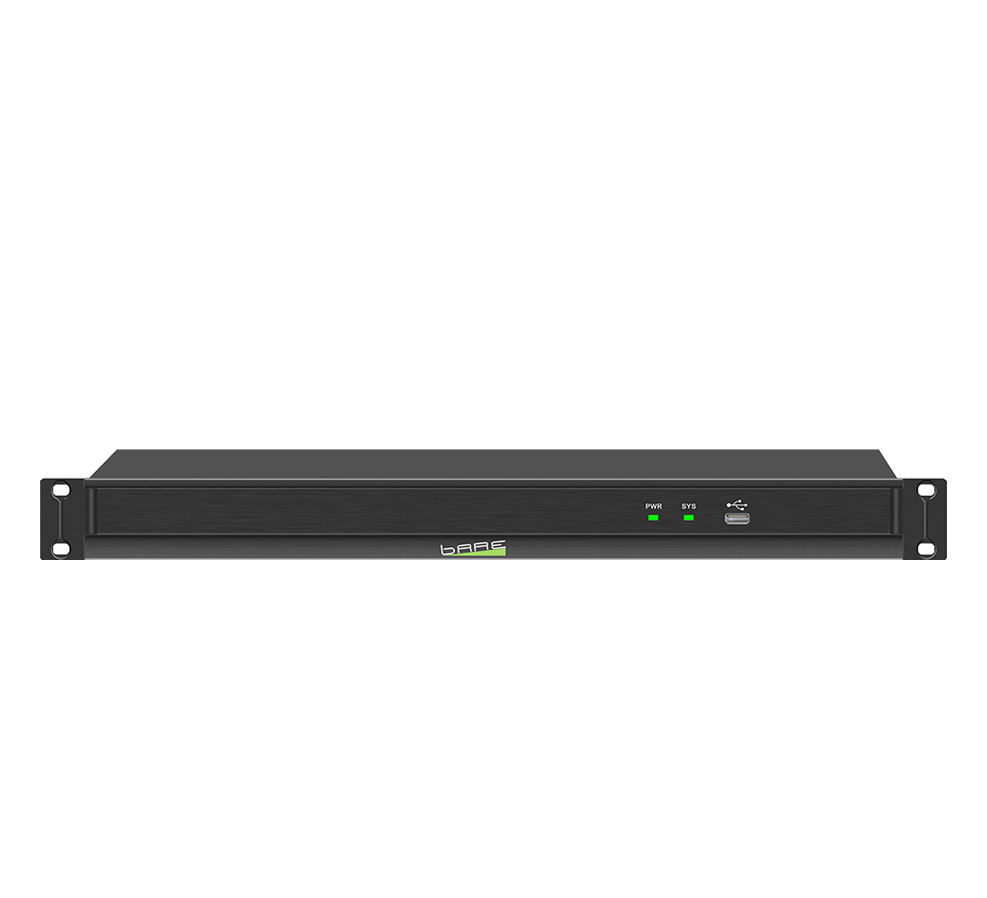

产品描述:

数字音频处理中心,是一款带有4路/8路/12路/16路输入通道(模拟/网络)和4路/8路/12路/16路输出通道(模拟/网络)的网络型音频处理器, 采用业界领先的 ADI DSP SHARC21489,最高工作频率可达450MHz。DSP的输入出模块可根据现场情况自定义选择同时拥有独立的AFC、AEC、ANS、AGC、增益共享自动混音,门限自动混音等处理模块可满足各类场所音频处理器和传输的需求,如会议室、多功能厅、会议中心礼堂、行政中心等。


产品特点:

1、4路/8路/12路/16路平衡式话筒\线路输入,4路/8路/12路/16路平衡式音频输出,采用凤凰插接口;

2、4路/8路/12路/16路DANTE输入,4路/8路/12路/16路8路DANTE输出,采用RJ45网络接口;

3、自定义操作软件,让配置变更加灵活,可控制不同规格的DSP;

4、内置USB声卡,连接电脑可实现音频信号的传输,支持录播和远程会议

5、提供终端用户作界面,实现多台设备集中控制,可通过本机的UDP、RS232、RS485控制第三方设备;

6、拥有AFC(反馈抑制) AEC回声消除、ANS(噪声抑制)、AGC(自动増益)増益共享门限、自动混音等处理模块;

7、每通道拥有独立的自适应反馈抑制,自动发现反馈点,并自动抑制;

8、具有音频矩阵切换功能;

9、全功能矩阵混音,输入混音电平可调节;

10、16组预设,每个预设独立工作

11、8个GPIO可独立配置输入输出,配置输入时可用作独立ADC;

12、支持通道贝、LINK和分组功能;

13、支持R232&UDP中控,UDP端口可自由设定,可查看控制软件代码;

14、处理器芯片采用ADI 架构,不低于40bit DSP浮点运算引擎,提供自由配制软件架构;

15、消防联动功能;

16、多种控制方式,可通过网页、手机、平板、按键面板、触摸面板等方式管理。

技术参数:

16.模/数动态范围(A-计权)  113dB

17.数/模动态范围(A-计权)  115dB

18.输入增益 0/10/20/30/40/43dB

19.输出电平  0/-6dB

20.采样率 48k

21.输入 8段PEQ/AFC/AEC/ANS/AGC/Autor Mixer

22.输出 分频器;8段PEQ,延时器;限幅器

23.频率响应 20~20kHz (±0.2dB)

24.共模抑制@60HZ 80dBu

25.最大电平 +24dBu

26.总谐波失真 <0.003% @1KHz,+4dBu

27.本底噪声(A-计权-模拟) -89dBu

28.本底噪声(A-计权-Dante) N/C

29.接口 GPIO 输入输出共用8个 ,RS232/RS485 1,RJ45控制接口 1,USB接口  1,DANTE网络接口 2

30.输入阻抗(平衡接法):5.4KΩ

31、输出阻抗(平衡接法):600Ω

32、系统延时:<3ms

34、幻象电源 48V

35、工作电源: AC110~240V,50Hz/60Hz
