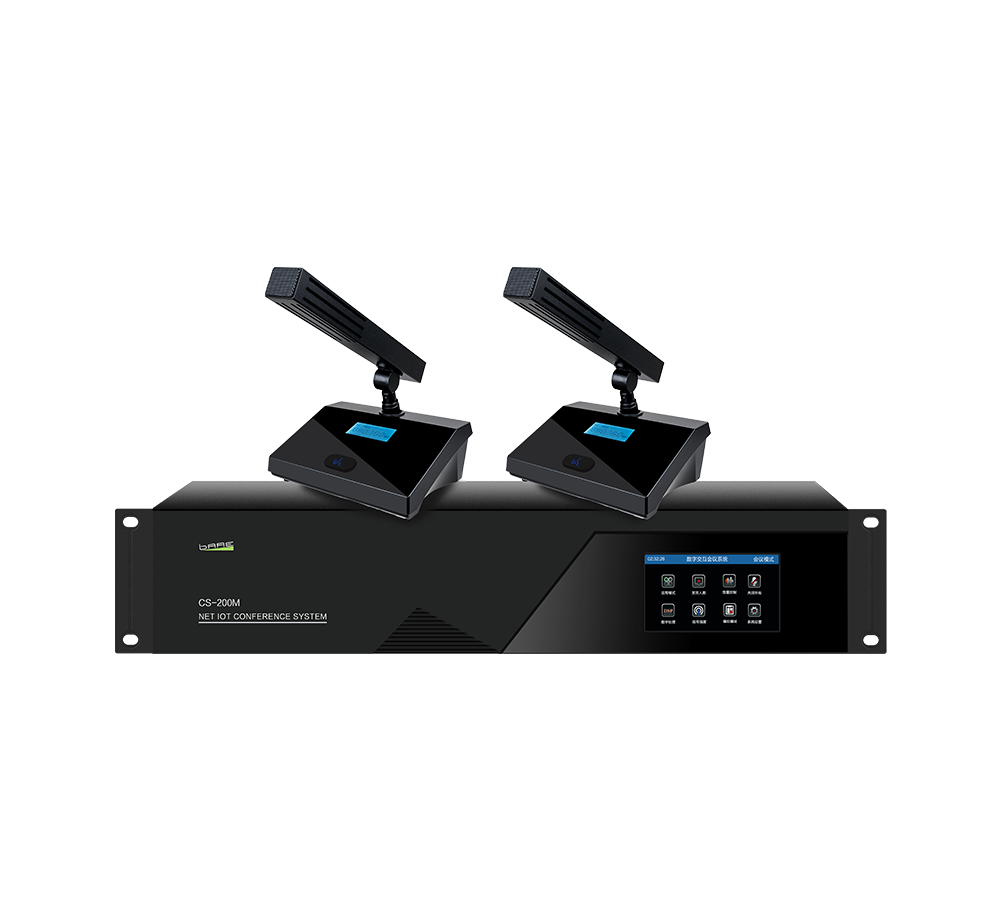

触摸式纯发言数字会议系统主控机CS-200M特点

产品描述: 本产品利用高性能微电脑处理器为核心设计的新一代系列产品,配置着高清灵敏的4.3英寸真彩色触摸屏。采用全数字会议技术,符合IEC60914国际标准,外观设计专业、新颖,简约、并综合采用数字控制技术与先进的音频处理技术、网络技术的完美结合,智能控制,达到高清的CD音质要求,可广泛应用于各类场合:大小会议室或多功能厅,中小型演出场合、酒店、会议以及公安、法院等政府部门。会议主机支持4路话筒输出六芯单元连接,每路可接30个发言单元,单台主机可接120个发言单元。4路话筒输出网线单元每个接口可接15个发言单元,单台主机可60个发言单元。系统主机通过级联可扩展主机到4096个发言单元同时进行会议功能特点

1.高性能工业级嵌入式处理器,系统稳定,速度快;

2.数字化处理和传输技术,再多的设备也不受干扰,全数字传输,克服长距离传输的衰减问题,支持环形备份连接,专用六芯带屏蔽线传输距离可达250米;

3.内置环境噪音消除器、数字均衡电路、自适应反馈抑器,可有效消除本地噪声,大幅提升会场声压级,有效防止啸叫;

4.采用6芯DIN带双屏蔽线缆或超六类带屏蔽网线连接,有效防止线路电磁干扰;

5.双机热备份模式功能,可把主机设为热备份模式级联进行系统备份;

6.4.3英寸真彩色触摸屏,内嵌式Linux系统,中文操作界面;

7.可触摸设置会议模式、系统音量调节、话筒管理、单元编号、摄像机参数、视像跟踪设置和灯环设置等功能;

8.会议模式:自由模式、轮替模式、限制模式、声控模式、PTT模式、VIP模式;

9.内置4进2出标清摄像跟踪切换模块,无须配置电脑,可脱机进行视频跟踪;

10.1路扩展RS232端口支持我司的混合切换矩阵,视频自动切换可扩展至128路;

11.单机多达512个摄像机位置自动跟踪控制点;

12.支持两种摄像球协议。(Pelco-D波特率9600、VISCA波特率9600)

13.支持三种摄像机控制接口。(RS232、RS422和RS485)

14.主机可以集中调节列席单元的输出增益,并可设定设置音频调节锁定;。

15.具备线路带电“热插拔”功能,让系统的安全性得到更大的保障;

16.具有请求服务功能,使会议灵活便捷;

17.系统可接入其它电容麦克风或动圈麦克风,为用户提供更多选择;

18.4路话筒输出六芯单元每路可接驳30个列席单元,单台主机可接驳120个列席单元。4路话筒输出网线单元每个接口可接驳15个列席单元,单台主机可接驳60个列席单元(可根据单元的功率大小和主缆线长度来定每路接驳数量,系统混接时6芯口与网线口总数量需要叠加计算);

19.级联多台扩展主机可挂载250席表决/视像单元或4096席讨论列席单元同时进行会议;

20. 具备“手拉手”连接和环路连接多种方式,便于安装和维护;

21.中控接口,PC接口,可实现管理软件、中控等设备控制指令;

技术参数

2U款外形尺寸(mm) 485(包括把手)×100(2U,包括机箱脚垫)×355(W×H×D)

话筒容量 视像或表决≤250;讨论≤4096

频率响应 100Hz – 15kHz

信噪比 >96dB

总谐波失真 0.1%@1kHz

主电源 AC220V-240V 50Hz-60Hz

音频输出 BAL OUT 平衡

AUDIO OUT REC非平衡

AUDIO OUT LINE非平衡

音频输入 AUX IN非平衡

控制接口 EXT CON网口,数据接口

音频网络接口 LAN交互盒数据接口

最大功耗 350W

连接方式 6类屏蔽网线

消耗功耗:350W

采用AC220V-240V 50Hz-60Hz供电

主机净重:11.8kg

外形尺寸:485mm×100mm×355mm(W×H×D);可水平放置于台面或安装于19英寸标准机柜中。


纯发言数字会议系统主席单元CS-100C/D特点:

1.采用全数字会议技术,精致极简的结构设计,凸显现代⽓息,符合⼈体⼯程学。

2.自带致典雅的4.1寸IPS高清触摸屏。可显示以下功能:

a、会议单元ID号。

b、时间显示,可在主控机重设。

c、设置功能键(设置单元屏幕的亮度、语言、待机时间,查看当前单元的待机画面、基本信息:单元语言设置,可选简体中文、繁體中文、English:单元待机时间设置,可选5分、10分、20分)。

d、触摸屏麦克风开关

e、服务请求功能键(纸,笔,水,技术人员)。

f、单元增益指示

3.⽀持环形⼿拉⼿连接技术,⼀只话筒的故障或更换不会影响到系统其他分机的⼯作,话筒间出现⼀处连接故障也不会影响到系统⼯作,从⽽使系统更具可靠性。

4.⽀持线路“热拔插”,可随时增加话筒接⼊系统

5.话筒开启时开关指示灯及咪管指示灯常亮

6.主席单元长按为主席优先功能

7.两路网线接口,手拉手连接单元采用RJ45网线型连接。

8.支持表决管理软和摄像跟踪功能

技术参数:

频率响应:60Hz-18kHz

灵敏度:-42dB±2dB

参考授话距离:30cm-80cm

咪管尺寸:225mmx43mmx32

外观尺寸:150mmx105mmx55mm

净重:1kg

其它:一体式方型咪管
